了解碳化硅陶瓷的9大烧结技术 -凯发旗舰厅官网

碳化硅坯体热(等静)压烧结工艺流程图

反应烧结碳化硅最早由p.popper在上世纪50年代提出，其工艺过程是将碳源和碳化硅粉混合，通过注浆成型，干压或冷等静压成型制备出坯体，然后进行渗硅反应，即在真空或惰性气氛下将坯体加热至1500℃以上，固态硅熔融成液态硅，通过毛细管作用渗入含气孔的坯体。液态硅或硅蒸气与坯体中c之间发生化学反应，原位生成的β-sic与坯体中原有sic颗粒结合，形成反应烧结碳化硅陶瓷材料。工艺流程图如下：

1974年由美国ge公司的s.prochazka等人研制发明。常压烧结碳化硅是在不施加外部压力的情况下，即通常在1.01×10⁵pa压力和惰性气氛条件下，通过添加合适的烧结助剂，在2000～2150℃，可对不同形状和尺寸的样品进行致密化烧结。碳化硅的常压烧结可分固相烧结和液相烧结两种工艺。

上世纪80年代，kriegesmann通过注浆成型制备生坯，于2450℃制备出性能优异的重结晶碳化硅陶瓷材料，而后很快由德国fct公司及美国诺顿(norton)公司实行大规模生产。重结晶sic陶瓷材料是不同粒径的sic颗粒以一定比列级配后成型为素坯，素坯中细颗粒可均匀分布于粗颗粒之间的孔隙中，然后在2100℃以上的高温及一定流量的保护气氛下，sic细颗粒逐渐蒸发后在粗颗粒接触点处凝聚淀析，直到细颗粒完全消失。这种蒸发-凝聚机理作用的结果，使得在颗粒的颈部形成新的晶界，从而造成细颗粒被迁移，形成大颗粒之间的连桥结构及具有一定气孔率的烧结体。

由于重结晶sic特有的烧结机理和过程，从而具有如下特点:

1）因为烧结过程并没有发生晶界或体积扩散，而蒸发凝聚和表面扩散并未使sic颗粒之间距离减小，因此烧结过程中几乎没有体积收缩；

2）重结晶sic素坯经烧结后密度几乎不增加；

3）重结晶sic具有非常清晰洁净的晶界，不含玻璃相和杂质；

4）烧成后的重结晶sic制品含有10%～20%的残余气孔率。

热等静压是利用惰性高压气体(如氩气)来促进材料致密化烧结的工艺，碳化硅粉末坯体在真空下被密封在一个玻璃或金属容器中。在热等静压过程中，样品被加热到烧结温度时，由压缩机保持数兆帕的初始气压。在加热过程中，气体压力逐渐升高，高达200mpa，使用等静压气体压力来消除材料内部气孔达到致密化。

放电等离子烧结技术是制备块体材料的一种全新的粉末冶金技术，它利用高能电火花在较低的温度和较短的时间内完成试样的烧结过程，可用于制备金属材料、陶瓷材料和复合材料。烧结过程中，颗粒间的瞬间放电和高温等离子体可以破碎或去除粉末颗粒表面杂质（如氧化膜等）和吸附的气体，活化粉末颗粒表面，提高烧结质量和效率。利用放电等离子烧结技术，对添加al₂o₃和y₂o₃助烧剂的sic微粉进行快速烧结，可以得到致密的碳化硅陶瓷。

相对于传统烧结工艺，微波烧结是利用微波电磁场中材料的介质损耗使材料整体加热至烧结温度而实现烧结和致密化。与常规烧结方式相比，微波烧结具有很多优点，如烧结温度低、加热速度快、获得的材料致密性好等，同时微波烧结加速了材料的传质过程，从而能获得细晶粒材料。

闪烧(flashsintering，fs)具有能耗低、烧结速度超快等优点，近年来也被应用于碳化硅的烧结研究。闪烧是指在加热炉中加热时，通过在样品上直接施加电压。一旦达到一定的阈值温度，电流的突然非线性增加快速产生焦耳热，样品可以在几秒钟内迅速产生致密化。

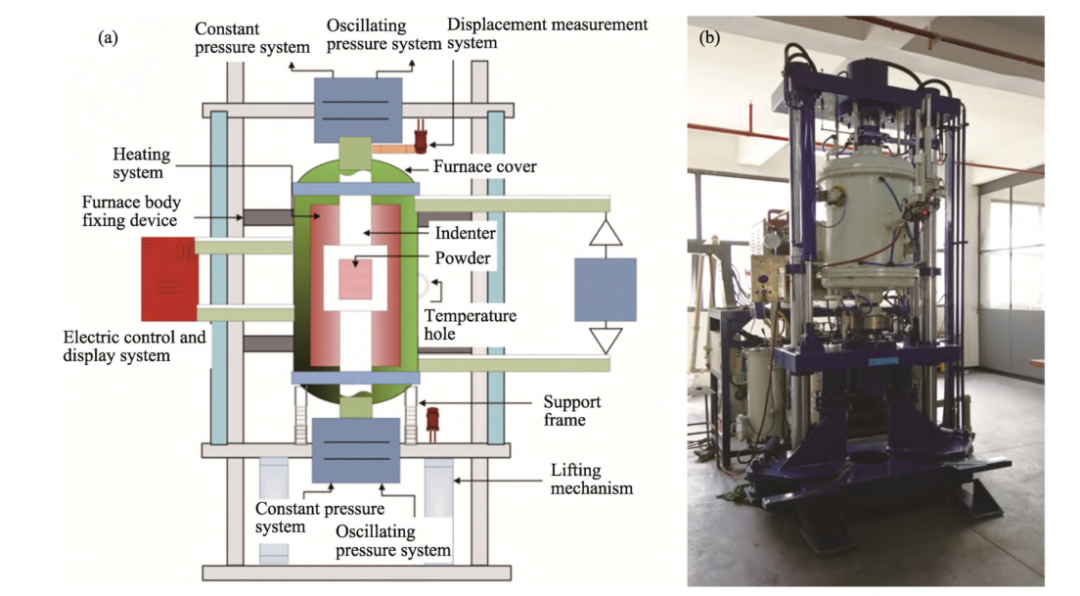

烧结过程中引入动态压力有利于打破颗粒中的自锁和团聚现象，减少气孔、团聚等缺陷的数量和尺寸，从而获得高致密度、细晶粒尺寸的均匀显微结构，制备出高强度高可靠性的结构陶瓷材料。基于这种新的烧结理念，清华大学谢志鹏研究团队提出在陶瓷粉末烧结过程中引入动态振荡压力替代现有的恒定静态压力这一思路，并将这个新型的烧结技术命名为振荡压力烧结。

该烧结技术的优势在于：

1）可以通过连续振荡压力产生的颗粒重排显著提高烧结前粉体的堆积密度；

2）提供了更大的烧结驱动力，更加有利于促进烧结体内晶粒旋转和滑移、塑性流动而加快坯体的致密化，尤其是烧结进入后期，通过调节振荡压力的频率和大小，排除晶界处的残余微小气孔，进而完全消除材料内部的残余孔隙。
